Настенные корпуса

Серия Toptec

Настенные корпуса OKW, серия TOPTECКорпуса для настенных приборов: серия TOPTECНастенные пластиковые корпуса OKW: серия TOPTEC

  • Универсальные корпуса серии Toptec используются как в электронных, так и в электротехнических приборах. Идеальное решение для настольной, настенной и портативной аппаратуры, используемой внутри помещений.
  • Применяются для медицинских и бытовых приборов, периферийных компьютерных модулей и устройств сигнализации.
  • Каждый корпус состоит из четырех частей и собирается на защелках без винтов.
  • Цельная конструкция боковин с плоской поверхностью очень удобна для размещения соединителей и выключателей.
  • Конструкция защелки обеспечивает многократную сборку и разборку корпуса.  Отсутствие винтов делает сборку быстрой и удобной.  Защелка не бросается в глаза.  Для разборки требуется инструмент, что дополнительно защищает прибор от несанкционированного доступа.
  • Стойки для печатных плат предусмотрены в верхней и нижней частях корпуса.  Для типа 102 – только в нижней части.
  • Семь типоразмеров корпусов, каждый из которых имеет версии с вентиляционными отверстиями на боковых крышках  (индекс B10**36*)  и без отверстий  (индекс B10**46*).
  • Углубление в верхней части корпуса удобно использовать для пленочной клавиатуры.
  • Специальный элемент позволяет быстро и удобно разместить прибор на стене.
  • Стандартные цвета – белый (RAL 9002) + серый (RAL 7032) и черный (RAL 9005).
  • Стандартный материал – акрилонитрил-бутадиен-стирол (ABS). По заказу корпуса могут быть изготовлены из другого материала.
  • Уровень защитыIP40.
СМОТРИ ЕЩЕ:
Оригинальная документация
по серии  Toptec:
фрагмент фирменного каталога
на русском языке (формат: PDF,
размер: 309 Kb)
БОЛЬШОЙ ПЛЮС:
Для корпусов типа  102, 123F и  123H  предлагаются стандартные пленочные клавиатуры  производства СКБ «Никколь».

МЫ РЕКОМЕНДУЕМ:
Уникальные миниатюрные соединители и разъемы для ответственных применений производства компании NICOMATIC позволят вам существенно сократить вес и размеры ваших приборов.

СКБ «Никколь»: проектирование и производство пленочных клавиатур и декоративных панелей

Тип Индекс по каталогу габаритные размеры, мм углубление на
верхней части, мм
макс. размер печатной
платы (верхняя, нижняя
части корпуса), мм
чертеж,
PDF
выборка
по складу
и цена
102
B1040365
B1040369
102  x  54  x  30 82,6 x 38 –  /  96 x 46 корпус Выборка по складу в Москве
B1040465
B1040469
123 H
B1050365
B1050369
123  x  68  x  45 100,6 x 48 96 x 60  /  116 x 60 корпус Выборка по складу в Москве
B1050465
B1050469
96 x 60  /  112 x 60
123 F
B1055365
B1055369
123  x  68  x  30 96 x 60  /  116 x 60 корпус Выборка по складу в Москве
B1055465
B1055469
96 x 60  /  112 x 60
154 H
B1060365
B1060369
154  x  84  x  56 125,9 x 60,1 122 x 75  /  147 x 75 корпус Выборка по складу в Москве
B1060465
B1060469
122 x 75  /  143 x 75

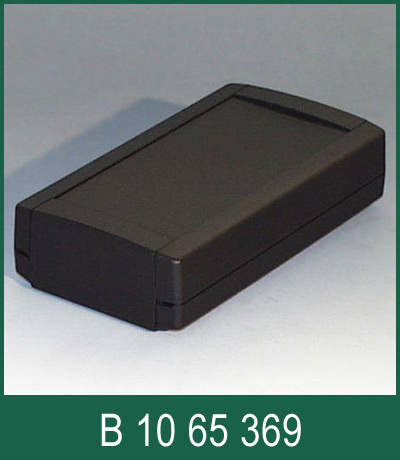

154 F
B1065365
B1065369
154  x  84  x  38 122 x 75  /  147 x 75 корпус Выборка по складу в Москве
B1065465
B1065469
122 x 75  /  143 x 75
194 H
B1070365
B1070369
194  x  115  x  68 163 x 84,9 158 x 106  /  187 x 106 корпус Выборка по складу в Москве
B1070465
B1070469
158 x 106  /  183 x 106

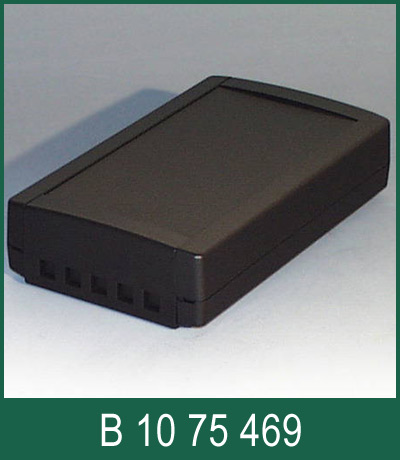

194 F
B1075365
B1075369
194  x  115  x  46 158 x 106  /  187 x 106 корпус Выборка по складу в Москве
B1075465
B1075469
158 x 106  /  183 x 106


Аксессуары  и  дополнительные изделия:

Тип Индекс Описание выборка
по складу
и цена
Саморезы
A9199008
Четыре самореза  2,5 х 6 мм  для крепления печатной платы Выборка по складу в Москве
Кронштейн
для крепления
корпуса на стену
B1340028
B1340029
для корпусов типа 102 Выборка по складу в Москве
B1350028
B1350029
для корпусов типа 123 Выборка по складу в Москве
B1360028
B1360029
для корпусов типа 154 Выборка по складу в Москве
B1370028
B1370029
для корпусов типа 194 Выборка по складу в Москве
Кронштейн
для крепления
на рейку DIN
B1300017
B1300019
Один кронштейн с двумя саморезами Выборка по складу в Москве


Выборка по складу в Москве    Кликнув мышкой по такой пиктограмме в таблице, вы сможете получить для соответствующей позиции
выборку по складу в Москве (включая актуальную цену изделия в рублях).
