Алюминиевые корпуса Metcase

Серия Unidesk-Terminal

• Прочная алюминиевая конструкция на основе профиля и литых алюминиевых боковин.
• Применяются для промышленных систем управления, медицинской техники, систем контроля доступа, офисного и торгового оборудования.
• Передняя панель имеет наклон 30°, что позволяет удобно разместить органы управления и индикации, как при настольном использовании, так и при монтаже на стену. Для крепления на стену используется специальный набор (см. аксессуары), при этом корпус может располагаться как параллельно стене, так и перпендикулярно.
• Три стандартных типоразмера корпусов с различной шириной. Под заказ производится корпус произвольной ширины.
• Плоская задняя стенка удобна для установки разъемов и выключателей.
• В нижней части корпуса предусмотрены металлические стойки с внутренней резьбой М3 для монтажа печатных плат или других компонентов.

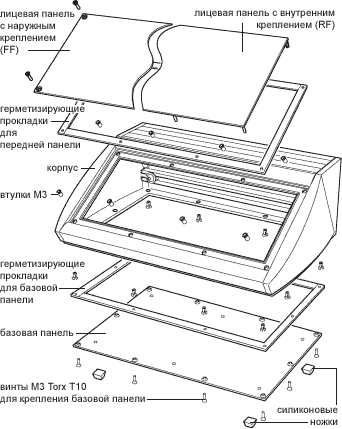

• Корпус комплектуется съемной базовой панелью, набором крепежа, герметизирующими прокладками и резиновыми ножками.
• Лицевые панели из листового анодированного алюминия толщиной 2 мм крепятся винтами снаружи корпуса.


  крепление лицевой панели снаружи

• Стандартный цвет – светло-серый (RAL 7035).
• Материал – алюминий.
• Уровень защиты – до IP54.

Тип	Индекс	габаритные размеры, мм	лицевая панель, мм	чертеж	выборка по складу и цена
200	M5320105 M5320109	200  x  200  x  102	170 x 123	» PDF   » DWG
300	M5330105 M5330109	300  x  200  x  102	270 x 123
400	M5340105 M5340109	400  x  200  x  102	370 x 123
N	M53*****	L  x  200  x  102	Ln x 123	ваш чертеж	стоимость и срок выполнения заказа – по согласованию

Лицевые панели и аксессуары:

Тип	Индекс	Описание	чертеж	выборка по складу и цена
Комплект передней панели	M5301502	Передняя панель для корпуса M200 из анодированного алюминия толщиной 2 мм с комплектом крепежа	» PDF   » DWG
	M5301503	Передняя панель для корпуса M300 из анодированного алюминия толщиной 2 мм с комплектом крепежа
	M5301504	Передняя панель для корпуса M400 из анодированного алюминия толщиной 2 мм с комплектом крепежа

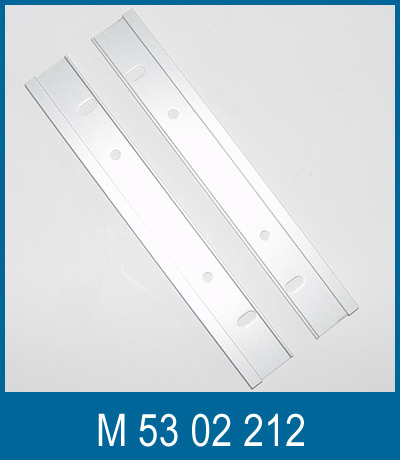

Крепление на стену	M5302212	Комплект кронштейнов для крепления корпуса M200 на стену.	» PDF   » DWG
	M5302213	Комплект кронштейнов для крепления корпуса M300 на стену.
	M5302214	Комплект кронштейнов для крепления корпуса M400 на стену.
Комплект для монтажа платы	M5600001	10 стоек с винтами для крепления печатных плат к нижней панели корпуса	» PDF

Кликнув мышкой по такой пиктограмме в таблице, вы сможете получить для соответствующей позиции выборку по складу в Москве (включая актуальную цену изделия в рублях).
