Алюминиевые корпуса Metcase

Серия Unimet

• Алюминиевые корпуса Unimet применяются для переносных измерительных приборов медицинского, промышленного и научного назначения.
• Шесть типоразмеров корпусов, каждый из которых имеет версию с ручкой для переноски.
• Корпус состоит из базовой части, верхней части, литой передней рамки и задней панели. Стенки корпуса выполнены из листового алюминия, что обеспечивает легкость конструкции. Жесткость корпуса обеспечивается литой передней рамкой. Задняя панель находится в углублении, что позволяет защитить расположенные на ней разъемы и переключатели.


  подробнее: «Схема сборки и монтажа ручки» (формат: PDF,  размер: 524 Кбайт)

• В нижней части корпуса сделаны отверстия для крепления пластмассовых ножек. Ножки заказываются отдельно.
• В комплект поставки входят:
  –  корпус в сборе;
  –  винты М3  (4 штуки)  для крепления лицевой панели;
  –  4 самоклеящиеся ножки;
  –  ручка в сборе  (только для версий H).
• Стандартный цвет – светло-серый  (RAL 7035),
  литая передняя рамка и накладки для лицевых панелей из АБС – серые  (RAL 7040).

Тип	Индекс	ширина, мм	глубина, мм	высота, мм	чертеж, формат PDF	цена, руб. > 100 шт.*	выборка по складу
Unimet 1	M5623005 M5623009	230	190	50	корпус	1775,0
Unimet 1H	M5623025 M5623029				корпус  |  ручка	2796,0
Unimet 2	M5623105 M5623109			85	корпус	1900,0
Unimet 2H	M5623125 M5623129				корпус  |  ручка	2921,0

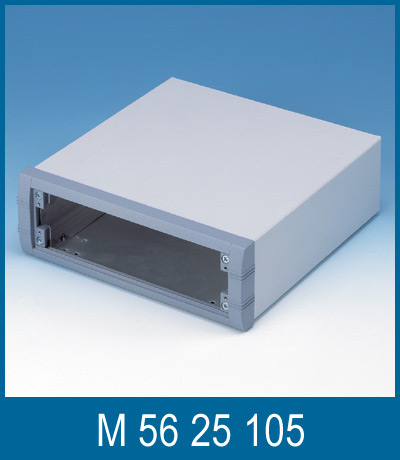

Unimet 3	M5625105 M5625109	250	260		корпус	2222,0
Unimet 3H	M5625125 M5625129				корпус  |  ручка	3256,0
Unimet 4	M5635205 M5635209	350		120	корпус	2757,0
Unimet 4H	M5635225 M5635229				корпус  |  ручка	3860,0
Unimet 5	M5625305 M5625309	250		150	корпус	3076,0
Unimet 5H	M5625325 M5625329				корпус  |  ручка	4247,0
Unimet 6	M5635305 M5635309	350			корпус	3338,0

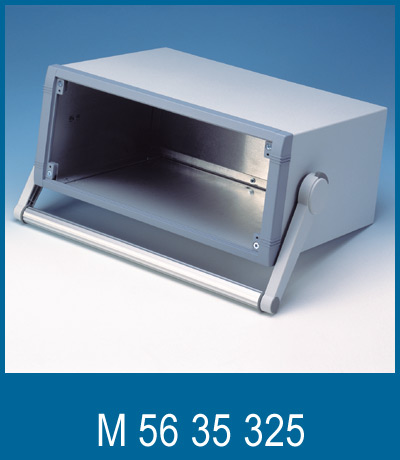

Unimet 6H	M5635325 M5635329				корпус  |  ручка	4328,0

Лицевые панели:

Тип	Индекс	чертеж, формат PDF	цена, руб. > 100 шт.*	выборка по складу
Unimet 1, 1H	M5700607	панель	200,0
Unimet 2, 2H	M5700608	панель	257,0
Unimet 3, 3H	M5700613	панель	265,0

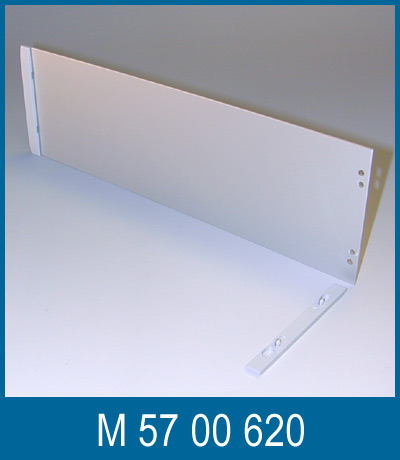

Unimet 4, 4H	M5700620	панель	343,0
Unimet 5, 5H	M5700616	панель	309,0
Unimet 6, 6H	M5700621	панель	399,0

Аксессуары:

Тип	Индекс	Описание	цена, руб. > 100 шт.*	выборка по складу
Ножки	M5600015 M5600019	Комплект из четырех пластмассовых ножек с резиновыми вставками, саморезами для крепления.	167,0
Ножки	M5600045 M5600049	Комплект из четырех пластмассовых ножек с резиновыми вставками, с двумя откидывающимися секциями и саморезами для крепления.	205,0
Монтажные стойки	M5600001	Комплект из десяти пластмассовых стоек высотой 10 мм и десяти крепежных винтов М3х10.	394,0
