Алюминиевые корпуса Metcase

Серия Combimet 19"

Алюминиевые приборные корпуса: серия Combimet 19"Алюминиевые приборные корпуса: серия Combimet 19"Алюминиевые приборные корпуса: серия Combimet 19"Алюминиевые приборные корпуса: серия Combimet 19"

Серия Combimet 19" – это универсальные корпуса для монтажа в стойку высотой от 1U до 6U.
Это прочные алюминиевые корпуса со съемными панелями: верхней, передней и задней, а также с эргономичным дизайном ручек на передней панели.

Выпускаются в двух стандартных цветах:  черном или светло-сером.

Особенности:

  • Соответствует DIN 41494 и IEC 297-1.
  • Версия увеличенной глубины 610 мм (24") для серверных стеллажей.
  • Версия T с открытым верхом.
  • Верхние и нижние панели с вентиляционными отверстиями и без.
  • 19" лицевая панель из анодированного алюминия.
  • Монтажные отверстия в основании для печатных плат и шасси.
  • Шпильки заземления M4 на всех компонентах.
  • Корпуса поставляются полностью собранными.
СМОТРИ ЕЩЕ:
Оригинальная документация
по серии  Combimet 19":
фрагмент фирменного каталога
на английском языке
(формат: PDF, размер: 328 Kb)
МЫ РЕКОМЕНДУЕМ:
Уникальные миниатюрные соединители и разъемы для ответственных применений производства компании NICOMATIC позволят вам существенно сократить вес и размеры ваших приборов.

СКБ «Никколь»: проектирование и производство пленочных клавиатур и декоративных панелей

Тип без вентиляции чертеж,
PDF
с вентиляцией чертеж,
PDF
высота,
мм
ширина,
мм
глубина,
мм
выборка
по складу
и цена
1U x 265mm
M6219135
M6219139
корпус

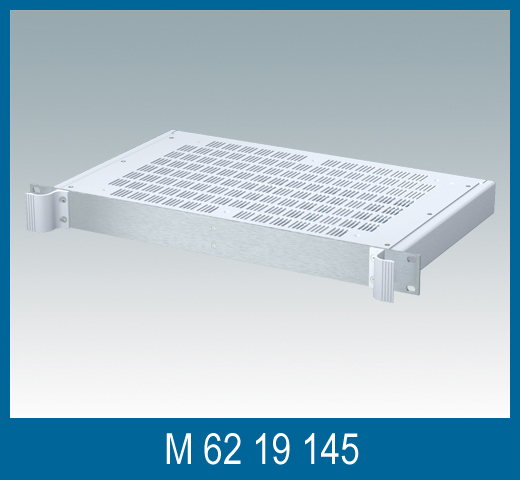

M6219145
M6219149
корпус 43,6 482,6 265 Выборка по складу в Москве
1U x 365mm
M6219155
M6219159
корпус
M6219165
M6219169
корпус 365
1U x 610mm
M6219179
корпус
M6219189
корпус 610
2U x 265mm
M6219235
M6219239
корпус
M6219245
M6219249
корпус 88,1 482,6 265 Выборка по складу в Москве
2U x 365mm
M6219255
M6219259
корпус
M6219265
M6219269
корпус 365
2U x 610mm
M6219279
корпус
M6219289
корпус 610
3U x 265mm
M6219335
M6219339
корпус
M6219345
M6219349
корпус 132,5 482,6 265 Выборка по складу в Москве
3U x 365mm
M6219355
M6219359
корпус
M6219365
M6219369
корпус 365
3U x 610mm

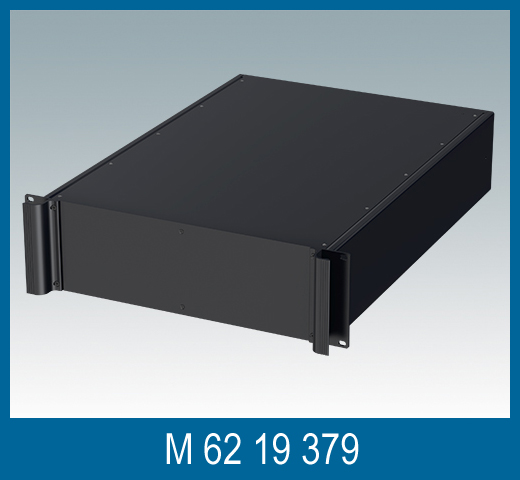

M6219379
корпус
M6219389
корпус 610
4U x 265mm
M6219435
M6219439
корпус
M6219445
M6219449
корпус 177 482,6 265 Выборка по складу в Москве
4U x 365mm
M6219455
M6219459
корпус
M6219465
M6219469
корпус 365
4U x 610mm
M6219479
корпус
M6219489
корпус 610
5U x 265mm
M6219535
M6219539
корпус
M6219545
M6219549
корпус 221 482,6 265 Выборка по складу в Москве
5U x 365mm
M6219555
M6219559
корпус
M6219565
M6219569
корпус 365
5U x 610mm
M6219579
корпус
M6219589
корпус 610
6U x 265mm

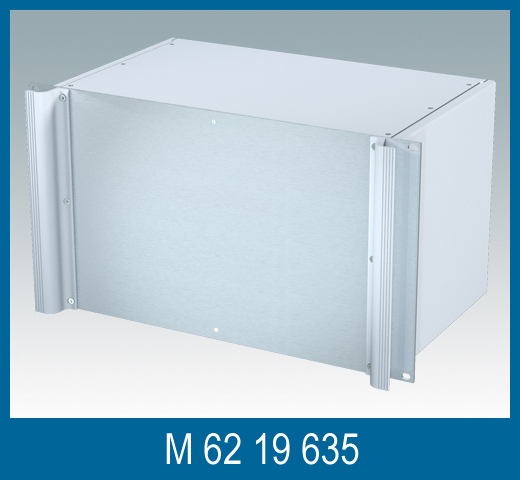

M6219635

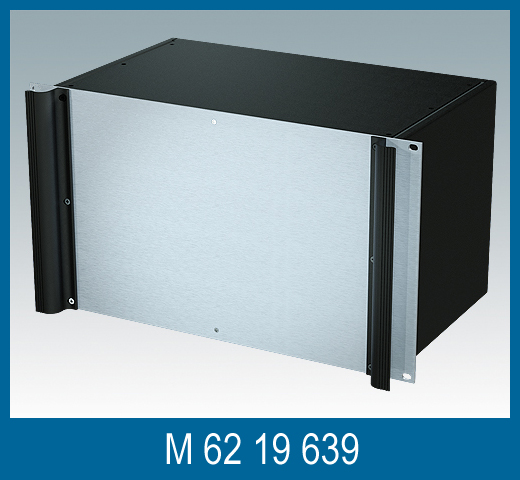

M6219639
корпус
M6219645
M6219649
корпус 266 482,6 265 Выборка по складу в Москве
6U x 365mm
M6219655
M6219659
корпус
M6219665
M6219669
корпус 365
6U x 610mm
M6219679
корпус
M6219689
корпус 610


Combimet T 19"  (Open Top)

2U x 365mm
M6119235
M6119239
корпус 88,1 482,6 365 Выборка по складу в Москве
3U x 365mm
M6119335
M6119339
корпус 132,5



Аксессуары  и  дополнительные изделия:

Тип Индекс по каталогу Описание Материал высота,
мм
ширина,
мм
глубина,
мм
выборка
по складу
и цена
Монтажная
панель 265 мм
M6200265
Комплект внутренней монтажной панели для установки печатных плат и электронных компонентов. Монтируется через имеющиеся отверстия на нижней панели корпуса.
Комплект поставки:
• монтажная панель,
• нейлоновые винтовые стойки M3 (9 шт.),
• винты M3 x 6 мм (18 шт.)
алюминий 1,5 335 265 Выборка по складу в Москве
Монтажная
панель 365 мм
M6200365
365 Выборка по складу в Москве
Монтажная
панель 610 мм
M6200610
574,6 Выборка по складу в Москве
Сборочный
комплект,
черный
M5900016
Сборочный комплект, включающий в себя все для установки корпуса,
каркаса и лицевой панели в 19" стойку.
Комплект поставки:
• квадратные гайки М6 (4 шт.),
• винты М6 х 16 мм (4 шт.),
• пластиковые шайбы (4 шт.)
Выборка по складу в Москве
Сборочный
комплект,
серый
M6000035
Выборка по складу в Москве
Набор
для установки
печатных плат
M5600001
Комплект из 10 пластиковых монтажных стоек M3 высотой 10 мм. Комплект поставки: нейлоновые стойки M3 для монтажа плат (10 шт.), крепежные винты M3 x 6 мм (10 шт.), подходят к имеющимся отверстиям в панели корпуса диаметром 3,2 мм. Выборка по складу в Москве


Выборка по складу в Москве    Кликнув мышкой по такой пиктограмме в таблице, вы сможете получить для соответствующей позиции
выборку по складу в Москве (включая актуальную цену изделия в рублях).
